เจาะลึก “วิธีสั่งตัดเหล็กแผ่นเพลทอย่างมืออาชีพ”

เหล็กเพลทคืออะไร ?

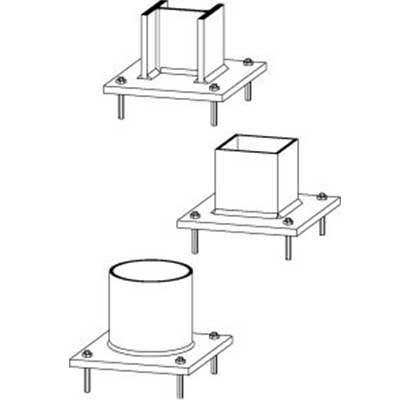

เหล็กแผ่นเพลท คือ การนำเหล็กแผ่นดำ SS400 ขนาดใหญ่ ( 4×8ฟุต, 5×10ฟุต, 5×20ฟุต) ที่ได้คุณภาพ ผ่านมาตราฐาน มอก. มาตัดตามขนาดที่ต้องการ หรือตัดเหล็กเป็นชิ้นงานลักษณะรูปทรงต่างๆที่ต้องการ มักจะนิยมตัดเป็นแผ่นเพลทสี่เหลี่ยม ขนาด 4×4 นิ้ว, 5×5 นิ้ว, 6×6 นิ้ว, 8×8 นิ้ว, 10×10 นิ้ว มีทั้งแบบเจาะรู และไม่เจาะรู นอกจากเหล็กเพลทสี่เหลี่ยมแล้ว เพลทเหล็กกลมมักนิยมใช้ในงานปิดแป๊ป งานโครงสร้างต่างๆ เป็นต้น

ทางเอี่ยมเส็ง สตีล ยินดีให้บริการตัดเหล็กเพลทพร้อมเจาะรู ตามแบบที่ต้องการ (เพลทกลม, เพลทเหลี่ยม) ด้วยเครื่องตัดเลเซอร์ไฟเบอร์ที่ทันสมัย และมีคุณภาพสูง

4 ขั้นตอนการสั่งตัดแผ่นเพลท

1. ก่อนที่จะสั่งทำเหล็กเพลท เราต้องรู้ขนาดของแผ่นเพลทที่ต้องการก่อนเป็นอันดับแรก ซึ่งขนาดของเหล็กแผ่นเพลทที่ควรทราบ มีดังนี้

• • ความกว้างของเหล็กเพลท
  • ความยาวของเหล็กเพลท
  • ความหนาของเหล็กเพลท

2. แจ้งลักษณะของแผ่นเพลท และจำนวนที่ต้องการ เช่น ต้องการสั่งตัดเหล็กเพลทสี่เหลี่ยม กว้าง 20 ซม. X 20 ซม. X หนา 10มม., ตัดเหล็กเพลทกลม ความหนา 8มม. ขนาดกลม. 40 ซม. หรือ สั่งตัดเหล็กเพลทสามเหลี่ยม หรือเรียกอีกอย่างว่า เหล็กหางปลา, เหล็กหูช้าง ขนาดฐาน 10 ซม. สูง 5 ซม. หนา 6มม. เป็นต้น




3. แจ้งขนาดเจาะรู และประเภทของรู (รูกลม , รูslot) ที่ต้องการเจาะในเหล็กเพลทต่างๆ ซึ่ง วิธีการแจ้งขนาดของรูมีด้วยกัน 2 แบบหลักๆ
   • แบบที่ 1 บอกขนาดของรูที่ต้องการเจาะ เช่น ต้องการสั่งตัดแผ่นเพลท ขนาด 20 ซม. X 20 ซม. X หนา 10มม. พร้อมเจาะ 4รู ขนาด 12มม.
   • แบบที่ 2 บอกขนาดของ พุก น๊อต หรือ โบลท์ (เจโบลท์ แอลโบลท์) ที่ต้องการใส่ เช่น ต้องการใช้ โบลท์ M10 ในแผ่นเพลท ขนาด 20 ซม. X 20 ซม. X หนา 10มม.

ข้อแตกต่างระหว่าง แบบที่ 1 และ แบบที่ 2 คือ การบอกขนาดรูในแบบที่ 1 ทางช่างจะเจาะรูตามขนาดที่ได้แจ้งไว้ข้างต้น คือ ขนาดรูของเหล็กเพลท ขนาด 12มม. แต่ในส่วนแบบที่ 2 คือ ต้องการใช้โบลท์ M10 ทางช่างจะทำการเจาะรูแผ่นเพลท ที่มีขนาดใหญ่กว่า 10มม หรือ M10 เนื่องจากถ้าเจาะรูขนาดเท่ากันในที่นี้คือ ขนาด 10มม. ทางผู้ใช้งานเหล็กเพลทพร้อมเจาะรู จะไม่สามารถสวมโบลท์เข้าไปในรูได้ เนื่องจากขนาดของรู กับ ขนาดโบลท์มีขนาดเท่ากัน ดังนั้นช่างจึงต้องเจาะรูของเหล็กแผ่นเพลทให้ใหญ่กว่าขนาดของโบลท์

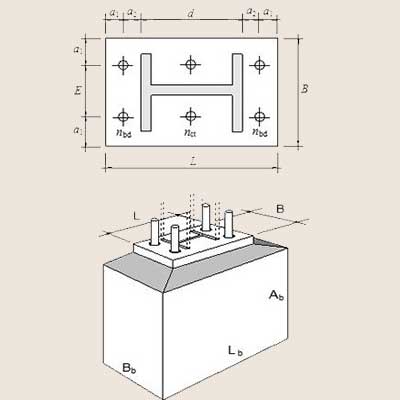

4. ขั้นตอนสุดท้าย คือ การบอกระยะห่างในการเจาะรู แบ่งเป็น 2 แบบด้วยกัน
   • แบบที่ 1 ระยะเจาะรูจากขอบเหล็กเพลทถึงศูนย์กลางรู
   • แบบที่ 2 ระยะเจาะรูจากขอบเหล็กเพลทถึงขอบรู

วิธีคำนวณน้ำหนักเหล็กแผ่นเพลทแบบต่างๆ

น้ำหนักของเหล็กเพลทนั้นมีส่วนสำคัญอย่างมากต่อการใช้งาน เช่น สามารถรับแรง หรือรับน้ำหนักของงานที่เราต้องการได้หรือเปล่า? รวมไปถึงการคำนวณค่าขนส่งได้อย่างแม่นยำอีกด้วย ทางเราจะมาสอนวิธีคำนวณน้ำหนักแผ่นเพลทเบื้องต้น ดังต่อไปนี้

1. เหล็กแผ่นเพลท คือ การนำเหล็กแผ่นดำ SS400 คุณภาพดีมาตัดเป็นรูปทรงสี่เหลี่ยมที่ต้องการด้วยเครื่องจักรประเภทต่างๆ เช่น ตัดเลเซอร์เหล็ก ตัดเหล็กด้วยแก๊ส รวมไปถึงการตัดด้วยเครื่อง hydraulic ตามขนาดที่ต้องการ
   • สูตรคำนวณน้ำหนักของเหล็กเพลท (น้ำหนักของแผ่นเพลท = ความหนา(มิลลิเมตร) x ความกว้าง(เซ็นติเมตร) x ความยาว(เซ็นติเมตร) x 0.000785)
     • แผ่นเพลท ขนาด 5 มิลลิเมตร x 10 เซ็นติเมตร x 20 เซ็นติเมตร => 5 x 10 x 20 x 0.000785 = 0.79 กิโลกรัมต่อแผ่น
     • แผ่นเพลท ขนาด 25 มิลลิเมตร x 40 เซ็นติเมตร x 40 เซ็นติเมตร => 25 x 40 x 40 x 0.000785 = 4 กิโลกรัมต่อแผ่น




2. เหล็กแผ่นเพลทสามเหลี่ยม คือ แผ่นเพลทเหล็กชนิดหนึ่งที่มีลักษณะรูปทรงสามเหลี่ยม นิยมใช้เพิ่มความแข็งแรงของเสาโดยวิธีการเชื่อมติดกับเพลทเหล็กประเภทต่างๆ
   • สูตรคำนวณน้ำหนักของเหล็กเพลทสามเหลี่ยม (น้ำหนักของแผ่นเพลทสามเหลี่ยม = ความหนา(มิลลิเมตร) x ความกว้าง(เซ็นติเมตร) x ความยาว(เซ็นติเมตร) / 2 x 0.000785)
     • แผ่นเพลทสามเหลี่ยม ขนาด 6 มิลลิเมตร x 20 เซ็นติเมตร x 40 เซ็นติเมตร => 6 x 20 x 40 /2 x 0.000785 = 88 กิโลกรัมต่อแผ่น




3. เพลทเหล็กกลม คือ แผ่นเพลทเหล็กชนิดหนึ่งมีลักษณะรูปทรงกลม เหมาะสำหรับปิดหัวเสา ปิดแป๊ปขนาดต่างๆ รวมไปถึงงานตกแต่งด้วย
   • สูตรคำนวณน้ำหนักของเหล็กเพลทกลม (น้ำหนักของแผ่นเพลทกลม = ความหนา(มิลลิเมตร) x รัศมี(เซ็นติเมตร) x รัศมี(เซ็นติเมตร) x 0.00247)
     • แผ่นเพลทกลม ขนาด 20 มิลลิเมตร x รัศมี 10 เซ็นติเมตร => 20 x 10 x 10 x 0.00247 = 94กิโลกรัมต่อแผ่น




สามารถอ่านบทความแนะนำ : วิธีคำนวณน้ำหนักของเหล็กประเภทต่างๆ

สรุป

ในบทความนี้ได้อธิบายเทคนิค และ 4 ขั้นตอนการสั่งตัดเหล็กแผ่นเพลทอย่างมืออาชีพ ดังนี้ 1. แจ้งขนาดของเหล็กเพลทที่ต้องการ 2. ลักษณะรูปทรงที่ต้องการ 3. ขนาดของรู และประเภทของรู และ 4. ระยะห่างของการเจาะรูในแผ่นเพลท ทำให้ท่านสามารถคุยกับช่างได้รู้เรื่อง และได้ประสิทธภาพในการทำงานมากยิ่งขึ้น
